燒結(jié)鎂砂加工工藝|如何提高燒結(jié)鎂砂密度?
鴻程結(jié)鎂砂加工粉磨設(shè)備,產(chǎn)量高低耗低環(huán)保節(jié)能,咨詢報價歡迎聯(lián)系:18878317066蔣工

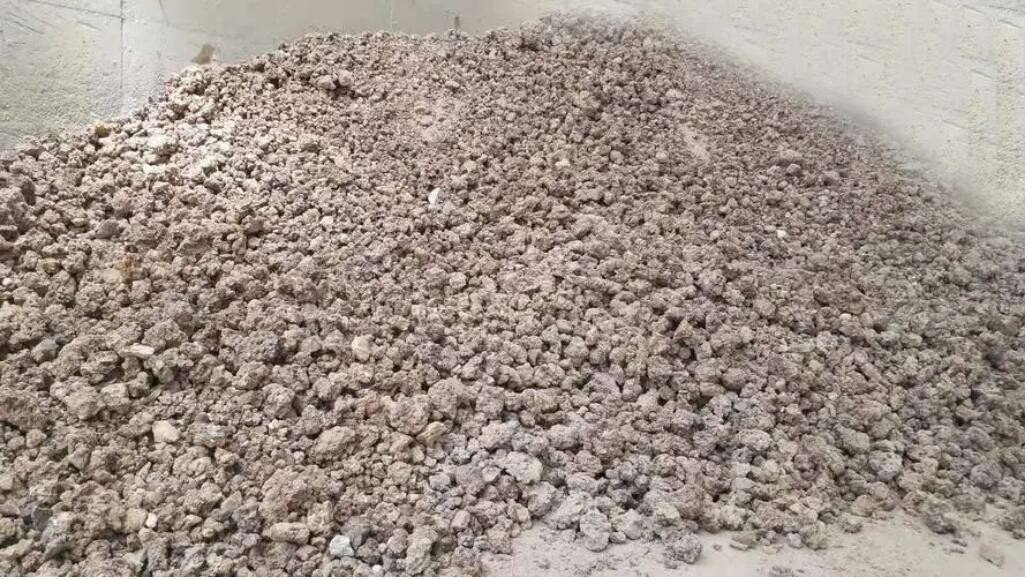

桂林鴻程燒結(jié)鎂砂加工粉磨設(shè)備廠分享燒結(jié)鎂砂加工工藝-如何提高燒結(jié)鎂砂密度?燒結(jié)鎂砂是生產(chǎn)耐火材料的重要原料之一,直接煅燒菱鎂礦生產(chǎn)的氧化鎂存在雜質(zhì)多、假晶現(xiàn)象嚴重、性能較差等缺點,那么如何提高燒結(jié)鎂砂密度,提高燒結(jié)鎂砂的利用價值?
據(jù)悉,有業(yè)內(nèi)專業(yè)人士研究了輕燒-水化法制備燒結(jié)鎂砂:先將菱鎂礦煅燒制成輕燒氧化鎂,再把輕燒氧化鎂水.化成氫氧化鎂,最后將氫氧化鎂煅燒成鎂砂。經(jīng)此法制備的鎂砂的顯微結(jié)構(gòu)得到明顯的改善,研究發(fā)現(xiàn):將細磨的氫氧化鎂輕燒得到的氧化鎂進行二道細磨工序,對提高燒結(jié)鎂砂的密度有顯著的影響;成型壓力對燒結(jié)鎂砂的密度影響較小;輕燒溫度為600C時的氧化鎂經(jīng)過輕燒前后兩道細磨工序,在200MPa成型,1600C燒結(jié)3h可以制得w( MgO)為97.5% ,體積密度為3.47 g●cm-3的高密度燒結(jié)鎂砂。
提高燒結(jié)鎂砂密度提高利用價值的工藝流程中,燒結(jié)鎂砂加工精細粉磨也是非常重要的一道加工工藝。桂林鴻程粉磨燒結(jié)鎂砂粉磨效率較高,磨機系列產(chǎn)品有雷蒙磨、立磨、超細立磨、環(huán)輥磨,燒結(jié)鎂砂磨粉機臺時產(chǎn)量1至上百噸,成品細度范圍80-2500目,細度可調(diào)。桂林鴻程磨粉機除可研磨燒結(jié)鎂砂外,還可以加工研磨石灰石、方解石、滑石、白云石、石英石、鋁礬土、大理石、長石、重晶石、磷礦、煤礦、陶土、石墨、高嶺土、硅灰石、石灰、膨潤土等莫氏硬度7級以下,濕度6%以內(nèi)的各種非易燃易爆物料。鴻程磨機產(chǎn)量大 高效節(jié)能,減震效果好壽命長,綠色環(huán)保,可靠性高,磨機報價咨詢歡迎聯(lián)系:18878317066蔣工
